Definíció:

A bukógátakat többféle szempont szerint osztályozzák:

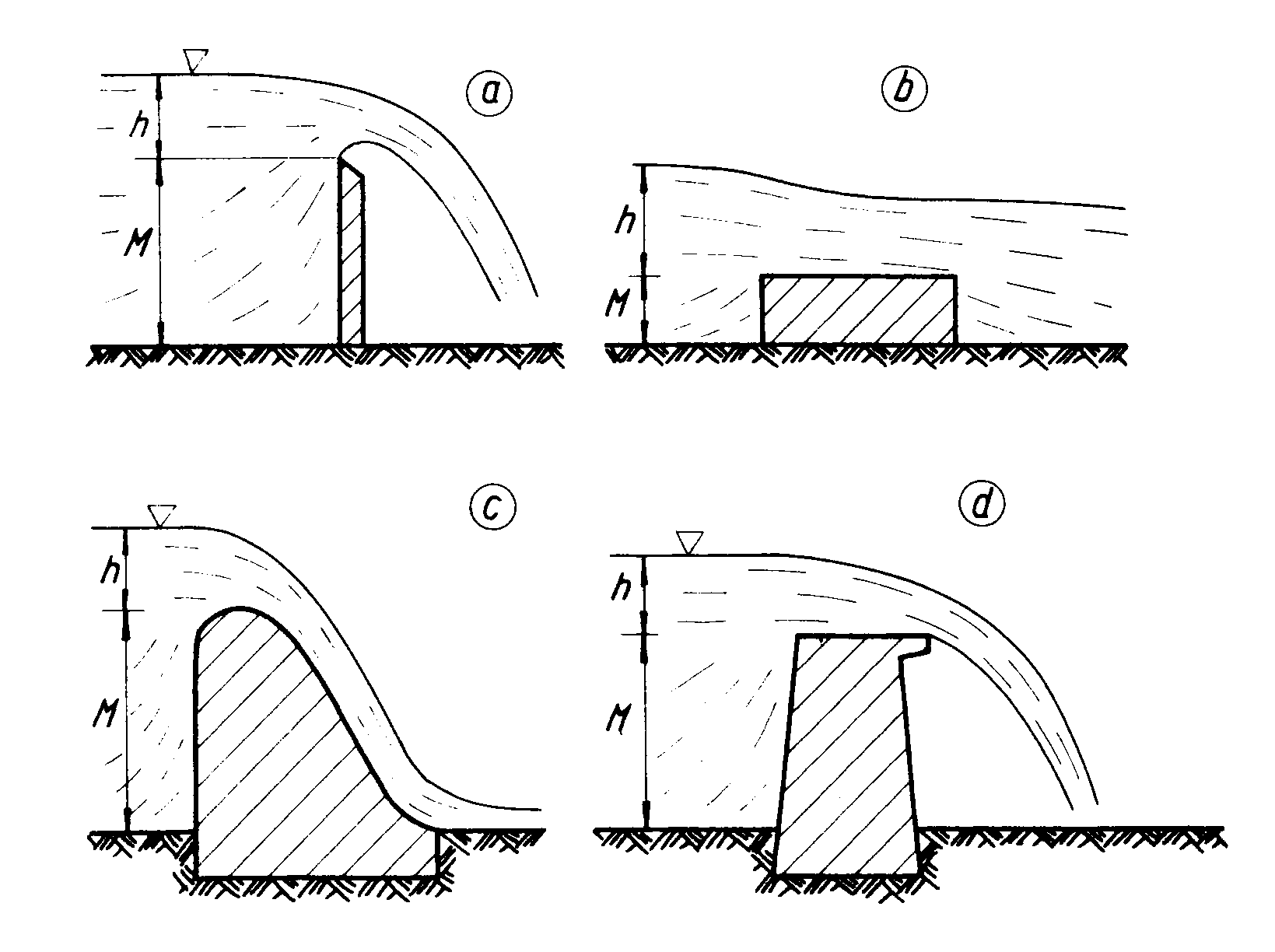

A gátkorona alakja szerint (1. ábra):

a.) élesszélű (vékonyfalu),

b.) széleskoronájú (fenékgátak),

c.) hidraulikus profilú és

d.) gyakorlati profilú, egyenes vonalazású bukógátak.

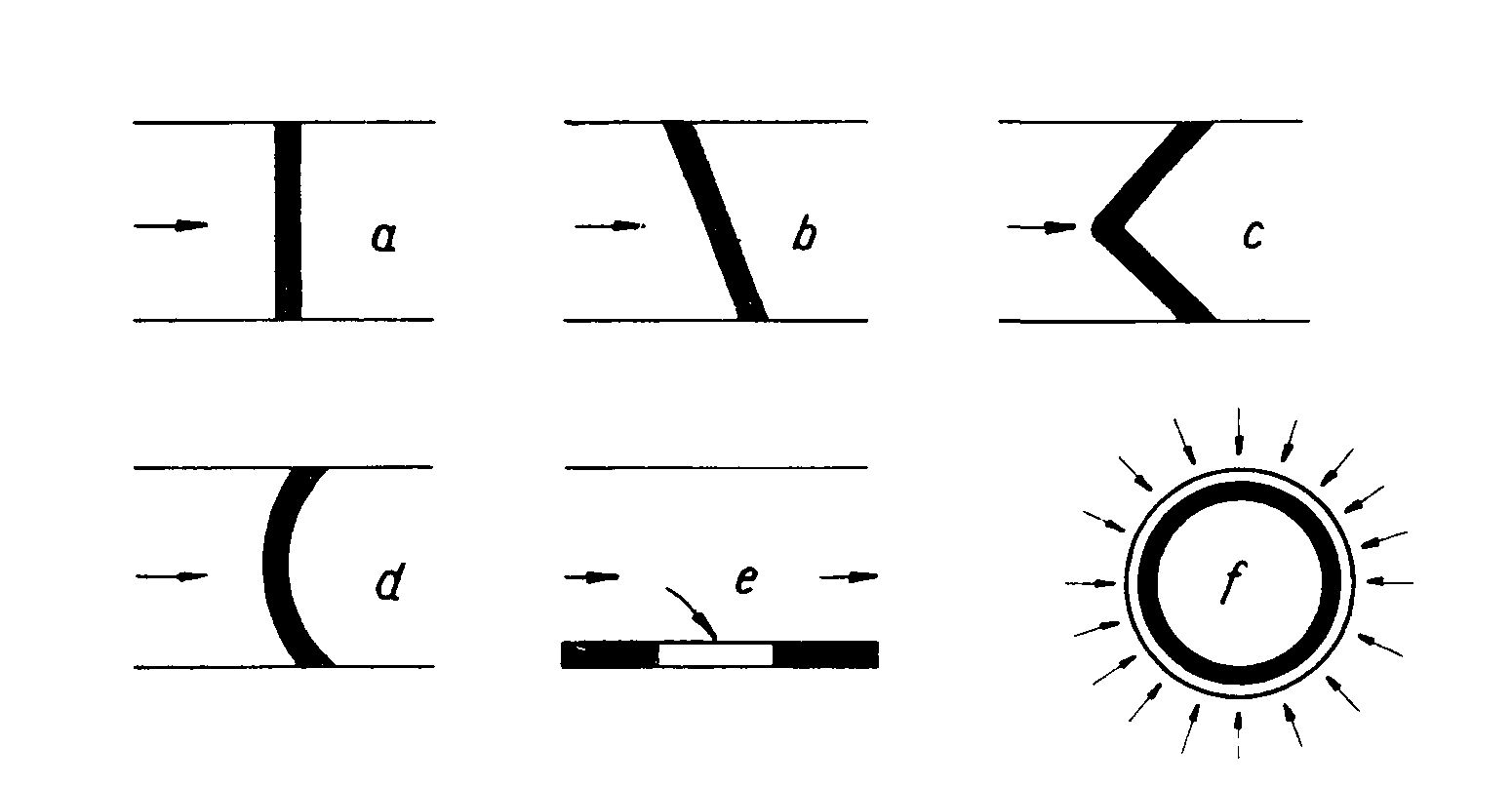

Az alaprajzi vonalazás és az áramlás irányának egymáshoz viszonyított helyzete szerint (2. ábra):

a.) merőlegesen elhelyezett, egyenes koronájú,

b.) ferde elhelyezésű,

c.) tört vonalazású,

d.) íves vonalazású,

e.) a vízmozgás tengelyével párhuzamos un. oldalbukók és

f.) aknás bukók.

Az átbukó sugár szerint:

a.) tökéletes, alulról nem befolyásolt átbukású (ld. 1.a ábra) és

b.) tökéletlen, alulról befolyásolt átbukású, amikor a gát koronaszintje az alvíz alatt helyezkedik el (1.b ábra)

A víz hozzáfolyásának jellege szerint:

a.) oldalkontrakció nélküli bukógátak, amikor a hozzávezető csatorna szélessége megegyezik a bukógát szélességével (2.a ábra), vagy

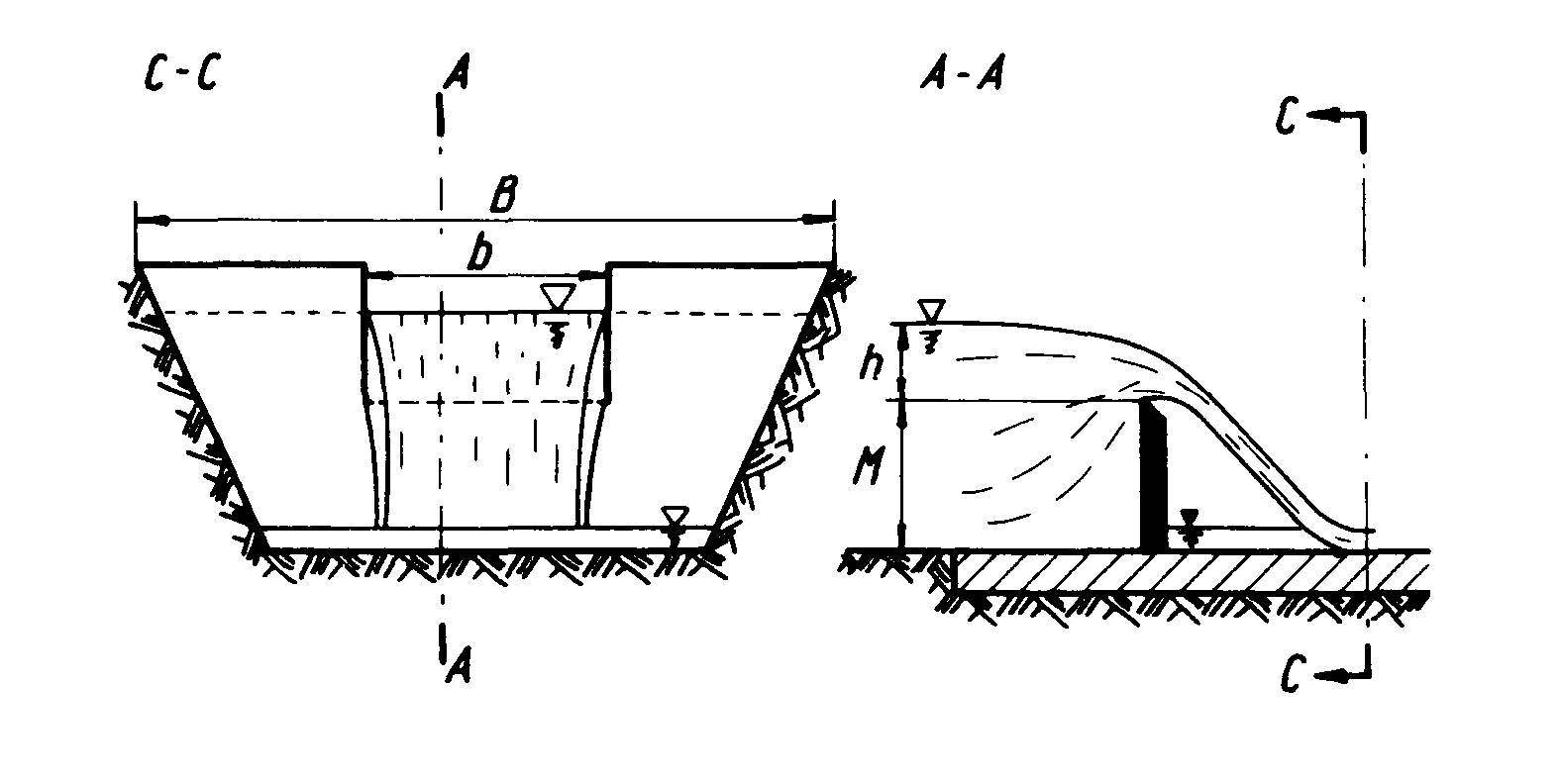

b.) oldalkontrakciós bukógátak, amikor a bukógát szélessége kisebb a hozzávezető csatorna szélességénél (3. ábra).
