Venturi cső
[hidraulika]
Venturi tube
[hydraulics]
  • magyar szinonimák:
  • Venturi szűkület
Definíció:

Venturi cső néven ismert, a mellékelt ábrán látható, a csőben áramló vízhozam mérésére használt, differenciál manométerrel ellátott csőszűkület (szűkület).

A mérés alapelve a következő: a csőben Q = állandó vízhozam áramlik, de az 1-1 és 2-2 szelvényekben  - szűkület miatt - a középsebességek és ennek megfelelően a kinetikai energiák kölönböző értékűek lesznek. A potenciális energia a 2-2 szelvényben kinetikai energiává alakul át. Az 1-1 és a 2-2 szelvényekben levő manométerekből a nyomáskülönbség leolvasható és ebből a vízhozam meghatározható. A levezetés mellőzésével a vízhozam a

Q = μ [(2gΔl)/(1/A22 - 1/A12)]1/2

képletből számítható,

ahol

Q  - vízhozam,

μ  - a vízhozam tényező,

g  - a nehézségi gyorsulás,

Δl - a manométereken leolvasott nyomáskülönbség és

Ai - az i=1 ill. i=2 szelvények nedvesített felülete.

Az alapelvet nyíltfelszínű csatornában is felhasználják. Ebben az esetben Venturi szűkületről vagy Venturi csatornáról beszélünk.

Nincs forrásmegjelölés.
Szerkesztő/szerző: Bakonyi Péter

Ábrák

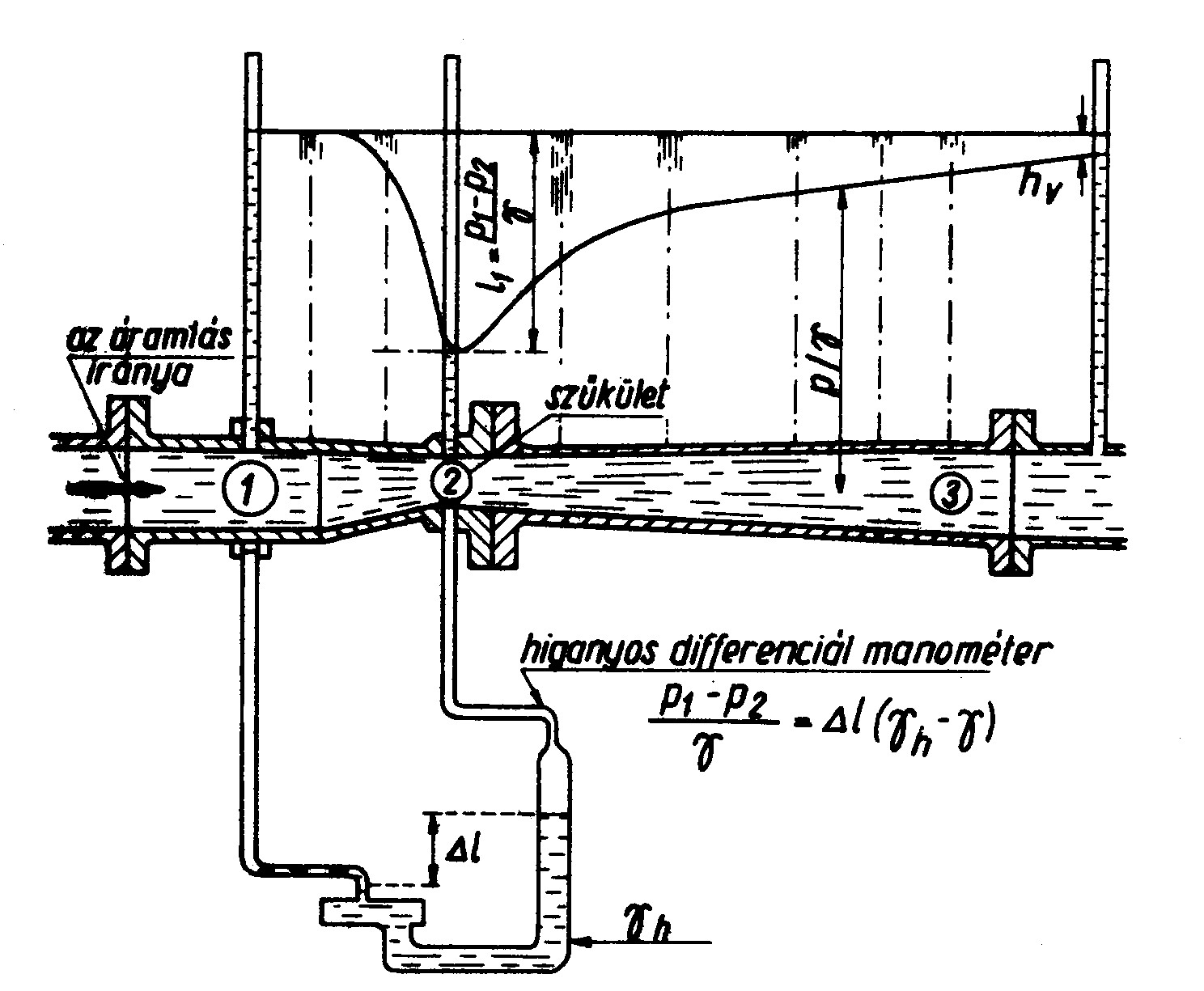

Veturi cső
Forrás: Kozák, 1971
