Definíció:

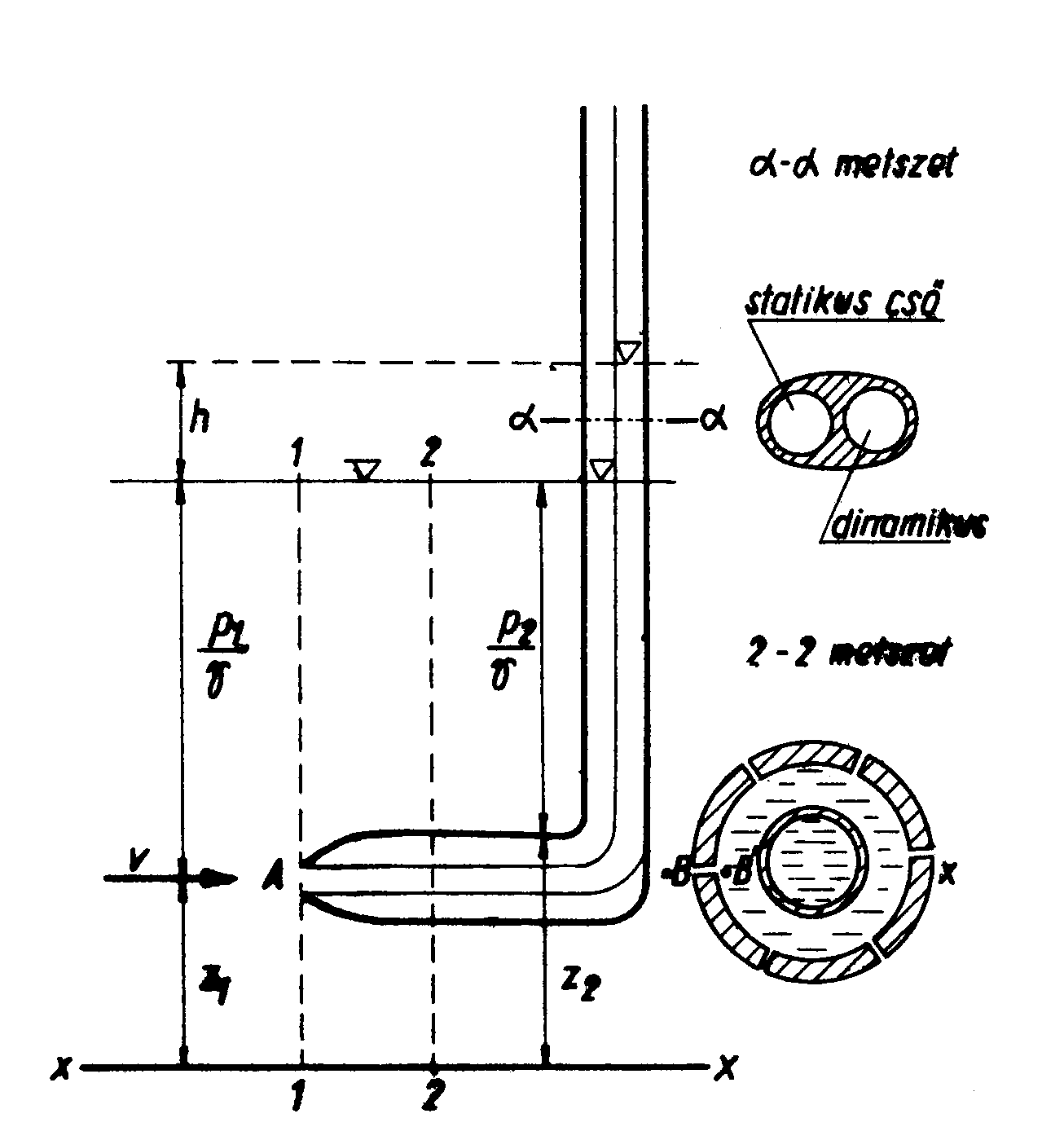

Pitot-cső néven ismert, a mellékelt ábrán vázolt sebességmérő, mely a hidraulikában kisebb (0,2 - 2,5 m/s) áramlási sebességek meghatározására szolgál.

A mérési elv azon alapul, hogy a "dinamikus cső" A nyílásával az áramlás irányában nyitott, így az áramló víz a csőben torlódik. A cső föggőleges szakaszában a víz annál magasabbra emelkedik, minél nagyobb az áramlási sebesség.

A statikus cső vége az áramlás irányában zárt, de a (2-2) föggőlegesben több (a rajzon B jelű) nyílás van rajta, mely nyílások szelvényei az áramlással párhuzamosak, így azokban a hidraulikus (a külső vízszintnek megfelelő) nyomás érvényesül.

A levezetés mellőzésével, a két csőben mért szintkülönbségből (h) a sebesség a

v = φ (2gh)^1/2

képletből számítható, ahol

v - a pontbeli áramlási sebesség,

φ - sebességi tényező,

g - nehézségi gyorsulás és

h - a Pitot-cső két szára között mért vízszint különbség.

Megjegyezzük még, hogy a Pitot-csövet a repülőgépek esetében is alkalmazzák a sebesség meghatározására.
